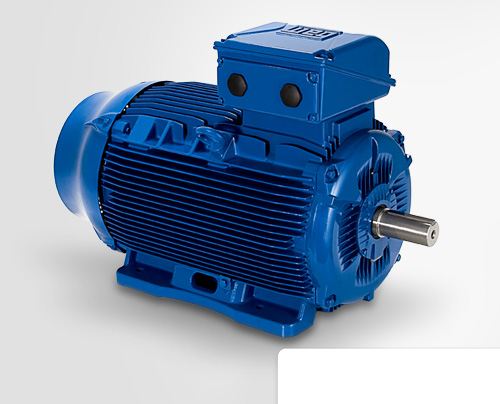

W22 - La nouvelle plateforme du moteur triphasé

Baisse des coûts opérationnels
Un produit capable de fonctionner la plus grande partie de sa durée de vie, en consommant le minimum d’énergie avec
un haut niveau de productivité, fiable avec un plan de maintenance réduit et des performances de haut niveau.
C’est ce qui se cache derrière le nouveau concept du W22,en générant ainsi les caractéristiques optimales recherchées
par les utilisateurs.

Economie d’énergie
Le coût énergétique représente approximativement 90% du coût total opérationnel de la durée d’exploitation d’un moteur
électrique. Les 10% restants sont répartis sur l’achat,l’installation et la maintenance. Les nouveaux moteurs
industriels W22 sont proposés avec des rendements supérieurs aux valeurs minimum requises par la classe de
rendement EFF1. En garantissant ainsi l’économie d’énergie, c’est l’assurance d’un retour sur investissement plus rapide.
Souplesse

Le concept innovant du montage de la boîte à bornes via un adaptateur permet d’obtenir les différentes configurations de
moteurs avec boîte à bornes sur le dessus, à droite ou à gauche, en ayant recours qu’à un seul type de carcasse. Par
ce procédé, ce sont les stocks et les temps de modification qui se trouvent ainsi réduits.

Construit pour durer
Les carcasses des moteurs de la série W22 sont fabriquées avec une fonte de haute qualité provenant des propres
fonderies de WEG. La nouvelle forme du capot de ventilation procure une meilleure résistance aux impacts. A cela, s’ajoute
le nouveau dessin de la flasque arrière prévue pour une meilleure dissipation de la chaleur au niveau du roulement.

Fonctionnement en variation de fréquence
Le système exclusif d’imprégnation WISE utilisé pour la gamme W22 augmente la résistance diélectrique, ainsi en
version standard, les moteurs peuvent être pilotés jusqu’à une tension de 575V, il en résulte une plus grande flexibilité et
une meilleure durée de vie.

Une base pour le futur
La nouvelle plateforme W22, offrant un haut rendement et un coût d’exploitation plus faible, sera la nouvelle base de
développement WEG pour le futur. Dans l’esprit des nouveaux moteurs à aimants permanents résultants d’une éco-conception
de moteurs compacts, fabriqués avec des matériaux optimisés,proposant pour une puissance équivalente à un moteur standard,
un encombrement réduit, le groupe WEG est confiant dans les principes mis en oeuvre dans la conception de la gamme W22
pour servir de base à un succès international dans le monde dumoteur électrique industriels.
Augmenter la productivité avec un rendement énergétique maximum, c’est l’objectif dédié à cette
nouvelle base du moteur électrique WEG. Haut rendement et maitrise des coûts tout au long de la
durée de vie du moteur, sont les axes de développement suivi par la nouvelle gamme W22.
Un nouveau « Design » créé pour intégrer les concepts de performance et

Carcasse
Souplesse de positionnement de la boîte à bornes
Réduction de la température du bobinage et des roulements
Réduction du niveau de bruit
Emplacement pour capteur de vibration
Prédisposition à 90° de chaque côté du moteur
Deux anneaux de levage

Manutention aisée
Résistance mécanique plus élevée et sécurité améliorée lors de la manutention
Pattes massives coulées dans un seul bloc
Meilleure résistance aux chocs
Idéale pour les applications avec un niveau de vibrations réduit

Nouveau Design des composants
Nouveau système de refroidissement
Capot de ventilation
Concept aérodynamique
Réduction du niveau de bruit
Trois points de fixation
Montage aisé
Meilleure répartition du flux d’air sur la carcasse
Résistance mécanique augmentée

Ventilateur
Réduction des ailettes
Renforcement du moyeu
Réduction du niveau de bruit
Augmentation du flux d’air
Meilleure rigidité d’ensemble

Flasque coté arbre moteur
Nouveau design plus fin
Portée de roulement à l’extérieure de la flasque
Dissipation calorifique du roulement améliorée
Réduction de la température du roulement
Structure de la flasque renforcée
Protection de la visserie

Flasque côté opposé
Nouveau design avec surface lisse
Ecoulement d’air amélioré
Niveau de bruit réduit
Structure renforcée pour éviter les déformations
